Телескопические каскадные раздвижные двери и перегородки: как устроены и когда нужны

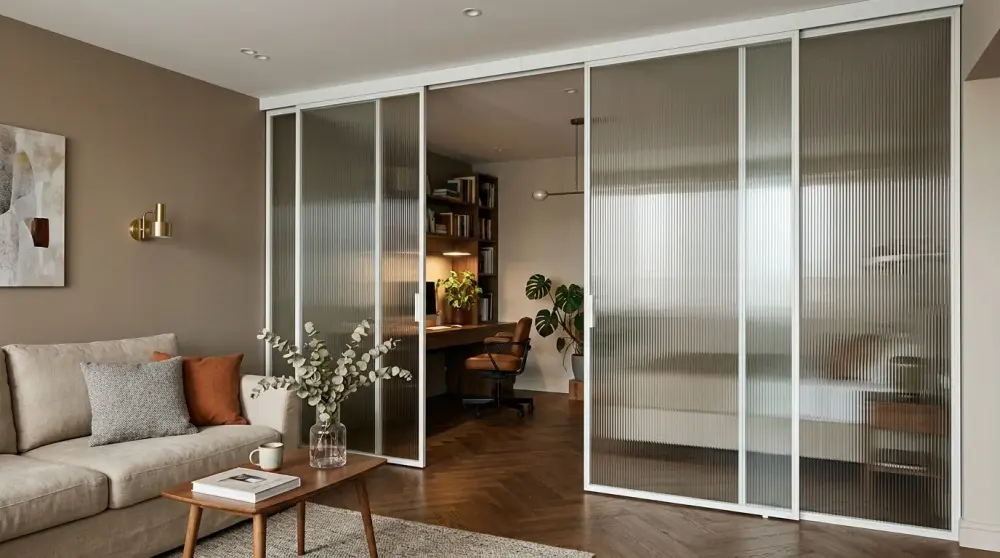

Что такое телескопическая (каскадная) раздвижная система

В обычной раздвижной двери-купе одно полотно едет по одной направляющей и в открытом виде прячется в нишу или ложится на стену рядом с проёмом. Телескопическая система устроена иначе: створок в ней две, три или больше, и все они движутся в одну сторону по параллельным направляющим, вложенным друг в друга, как секции подзорной трубы — отсюда и название «телескопическая». Второе название, «каскадная», описывает то же самое с другой стороны: полотна открываются каскадом, одно за другим, а закрытыми выстраиваются в ряд и перекрывают весь проём.

Ключевое отличие от простого купе — при том же ходе каретки телескоп открывает проём, который вдвое или втрое шире одной ниши. Первое полотно проезжает половину пути и своим движением через связующий ролик или ремень утягивает за собой второе, а если створок три — второе утягивает третье. В результате три полотна по 60 см каждое, сложенные вместе, освобождают проём почти в 1,8 м, занимая в открытом положении место одной узкой ниши.

В «Азбуке Стекла» телескопические системы делают преимущественно из закалённого стекла 8-10 мм в алюминиевой профильной обвязке, реже — как часть смешанной конструкции с глухими стеклянными вставками по бокам от подвижных створок. Применяют их и как одиночные двери на широкий проём, и как перегородки, разделяющие помещение целиком, когда обычной двери не хватает по ширине, а капитальная стена не нужна.

• От 2 до 4-5 подвижных полотен, движутся в одну сторону последовательно
• Каждая створка едет по своей направляющей, вложенной в соседнюю
• При складывании занимают место одной узкой ниши шириной в одно полотно
• Открывают проём, который в 1,5-3 раза шире, чем у обычного купе

Телескоп против купе и раздвижной стены: когда какая система нужна

Обычное купе — самый простой и дешёвый вариант, но у него есть жёсткое ограничение: чтобы полностью открыть проём, рядом должна быть свободная стена шириной не меньше самого полотна, а лучше с запасом. Если проём широкий (от 1,8-2 м) или свободной стены рядом просто нет, одна большая створка либо не помещается, либо перекрывает проём лишь частично.

Телескопическая система решает именно эту задачу: она делит широкий проём на несколько узких створок, которые в сумме занимают меньше места при открывании, чем одна большая. Это особенно заметно в кухнях-гостиных, где перегородку нужно поставить между зонами, но по одну сторону от проёма стоит мебель или проход, и деть полутораметровое полотно некуда.

От раздвижной стены (крупноформатной системы на несколько независимо движущихся секций, каждая из которых может складываться в отдельную зону) телескоп отличается масштабом и логикой: раздвижная стена обычно перекрывает целый архитектурный проём в несколько метров и часто состоит из более тяжёлых, порой глухих секций, а телескопическая дверь — это, как правило, компактное решение для одного дверного или условного проёма шириной 1,2-2,5 м с акцентом на лёгкость хода. Мы подбираем систему под конкретный проём на замере: если ширина и нагрузка укладываются в телескоп, дублировать это раздвижной стеной не имеет смысла — она заметно дороже.

Есть и обратная сторона: чем больше подвижных полотен, тем больше в системе роликов, кареток и связующих механизмов, а значит, и больше точек, требующих точной настройки на монтаже. Для проёма шириной до 1 м простое купе почти всегда рациональнее — телескоп там просто не даёт выигрыша, но добавляет цену за сложность.

• Купе — для узких и средних проёмов при наличии свободной стены сбоку
• Телескоп — для широких проёмов без места под одно большое полотно
• Раздвижная стена — для многометровых проёмов и зонирования на несколько частей
• Чем больше створок, тем важнее точная регулировка на монтаже

Из чего собирается телескопическая дверь: профиль, ролики, стекло

Несущий элемент системы — верхняя направляющая, обычно алюминиевая, с двумя, тремя или четырьмя параллельными пазами (по числу подвижных полотен). В каждом пазу — своя каретка на роликах, и все каретки связаны между собой синхронизирующим механизмом: ремнём, тросом или системой сцепных упоров, которая заставляет второе полотно начинать движение только после того, как первое пройдёт часть своего хода. Именно этот узел определяет плавность и синхронность каскада — если он рассчитан и настроен неточно, створки будут стукаться друг о друга или заедать.

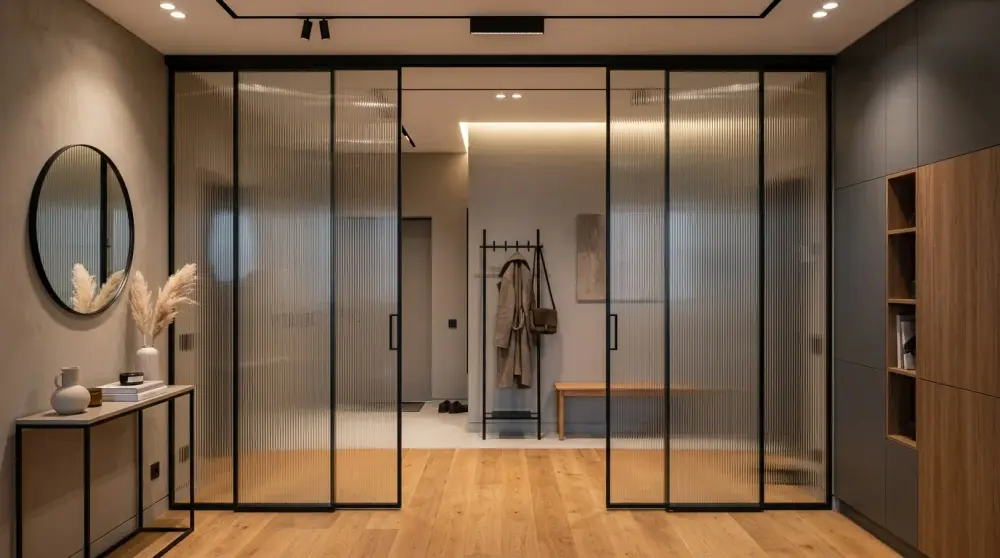

Полотна собираем из закалённого стекла толщиной 8 или 10 мм в алюминиевой профильной обвязке по периметру. Профиль решает две задачи: защищает кромку стекла от сколов при ежедневном контакте створок друг с другом (а в телескопе они регулярно соприкасаются краями) и даёт крепление под роликовую каретку без сверления самого стекла. Для дверей с более спокойной эксплуатацией доступна и бескаркасная сборка на кромочной фурнитуре, но для многостворчатых систем мы чаще рекомендуем именно обвязанный профиль — он снижает риск сколов при частом соприкосновении полотен.

Нижний узел в большинстве проектов — направляющий штифт-ролик в полу или простой ограничитель хода без несущей нагрузки: весь вес полотен держит верхняя каретка, а нижний элемент только не даёт створке раскачиваться. Это удобно тем, что в полу не нужен глубокий рельс, о который спотыкаются, — только невысокий штифт или совсем плоская направляющая заподлицо с полом.

Каретки подбираются по суммарному весу всех полотен с запасом: система на 4-5 створок закладывается на нагрузку с существенным запасом прочности, чтобы не терять плавность хода через несколько лет активной эксплуатации. По желанию в верхнюю направляющую встраивается доводчик, который плавно домкращивает последнее полотно на завершающих сантиметрах хода и исключает громкий хлопок при закрывании.

• Верхняя направляющая с 2-5 параллельными пазами под каждую створку
• Синхронизирующий механизм (ремень, трос или сцепные упоры) между каретками
• Закалённое стекло 8-10 мм в алюминиевой профильной обвязке
• Нижний штифт или плоская направляющая — без несущей нагрузки
• Доводчик на последнее полотно — по желанию заказчика

Где применяют телескопические двери и перегородки

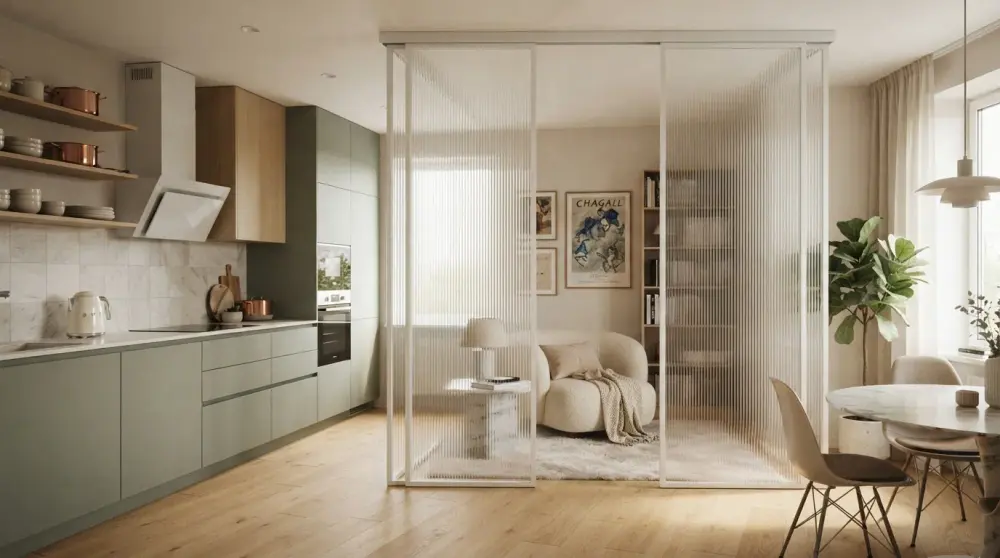

В квартирах и домах телескоп чаще всего используют как перегородку между кухней и гостиной в проектах открытой планировки: широкий проём в 1,6-2,2 м нужно иногда полностью открывать для единого пространства, а иногда — полностью закрывать, например при готовке с сильными запахами. Каскадная система даёт оба состояния без потери полезной площади стен под мебель.

В офисах телескопические системы ставят на входе в переговорные и open space зоны, где обычная дверь стандартной ширины 80-90 см не подходит по нормам проходимости или по архитектуре проёма, а раздвижная стена на весь периметр избыточна и дорога. Две-три стеклянные створки телескопа дают широкий проём при разумном бюджете.

В коммерческих интерьерах — шоурумах, ресепшенах, зонах ресторанов — телескопическую систему нередко используют декоративно: несколько узких стеклянных полотен визуально смотрятся легче одного массивного, а разное декорирование каждой створки (сатин, узор, плёнка) создаёт эффект многослойности при закрытом состоянии.

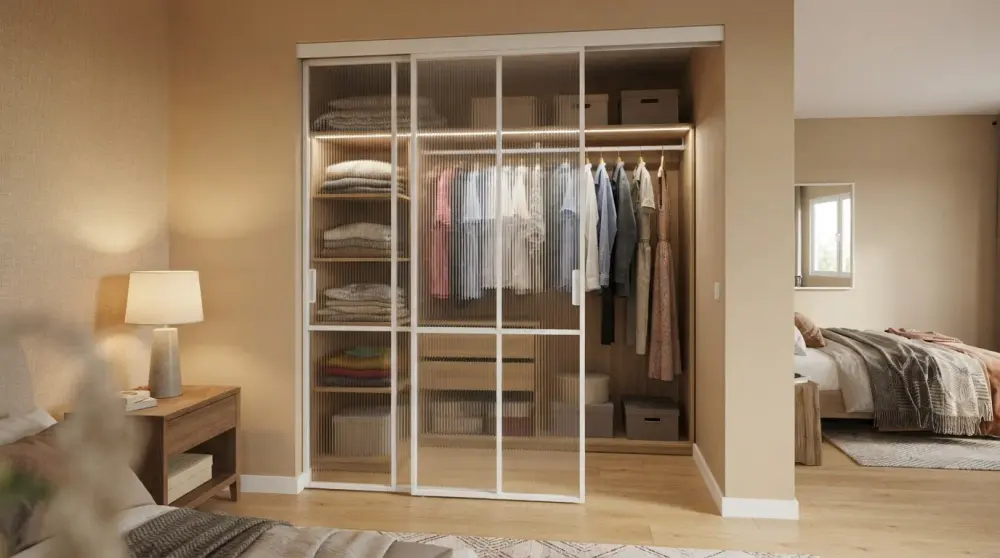

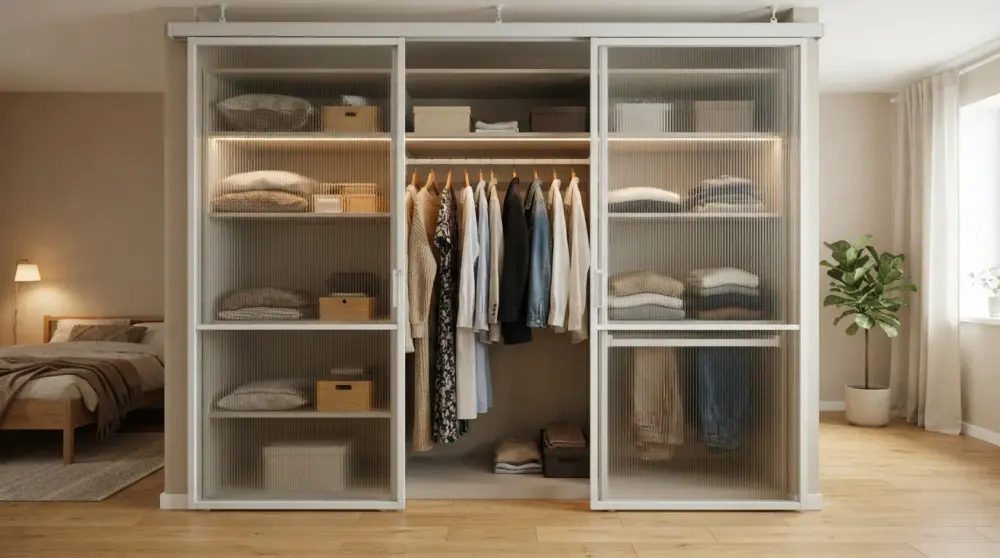

Отдельный сценарий — санузлы и гардеробные с широким проёмом без места под распашную дверь: телескоп из двух узких матовых полотен решает вопрос приватности, не требуя разворота двери и не сокращая полезную площадь помещения при открывании.

• Перегородки кухня-гостиная в проектах с открытой планировкой
• Входные группы переговорных и open space зон в офисах
• Декоративные многостворчатые витрины в шоурумах и ресепшенах
• Двери в санузлы и гардеробные с широким проёмом

Как проходит заказ телескопической двери в «Азбуке Стекла»

Мы работаем с 2014 года и на сегодня реализовали более 8 400 проектов по стеклянным конструкциям, среди которых заметная доля — многостворчатые раздвижные системы. Заявка оформляется через форму на сайте или письмом на info@azbuka-stekla.ru; телефона для связи у нас на сайте нет принципиально, все параметры заказа фиксируются письменно, чтобы не было расхождений между тем, что обсудили, и тем, что сделали.

На замере технолог измеряет фактическую ширину и высоту проёма, оценивает состояние стены, к которой будет крепиться направляющая, и вместе с заказчиком определяет число створок: часто ширину проёма можно закрыть и двумя, и тремя более узкими полотнами — от этого зависит и цена, и плавность хода. Здесь же согласовываются тип стекла (прозрачное, матовое, тонированное), профиль обвязки и необходимость доводчика.

После замера цена фиксируется в договоре и не меняется в процессе изготовления и монтажа, если заказчик сам не вносит правки в проект. Изготовление занимает 5-7 рабочих дней: за это время стекло раскраивается и закаляется по точным размерам, обвязывается профилем, а направляющая с роликовыми каретками и синхронизирующим механизмом собирается и тестируется на производстве до выезда на объект.

Монтаж выполняют штатные бригады «Азбуки Стекла» без привлечения субподрядчиков — для телескопической системы это особенно важно, поскольку синхронность хода нескольких полотен напрямую зависит от того, насколько точно по уровню выставлена направляющая и насколько корректно настроен связующий механизм между каретками. На готовую конструкцию действует гарантия до 7 лет.

• Заявка через сайт или на info@azbuka-stekla.ru
• Замер с подбором числа створок под ширину проёма
• Фиксированная цена в договоре после замера
• Изготовление и предварительная сборка за 5-7 рабочих дней
• Монтаж и настройка синхронизации — собственными бригадами, гарантия до 7 лет

Уход и эксплуатация: как сохранить лёгкий ход надолго

Главный узел, за которым стоит следить в телескопической системе, — верхняя направляющая с несколькими параллельными пазами. Пыль, ворс и мелкий мусор забиваются именно туда, а поскольку пазов несколько и они расположены рядом, засорение одного часто мешает и синхронизирующему механизму соседней створки. Направляющую рекомендуем прочищать сухой мягкой щёткой или пылесосом с узкой насадкой раз в один-два месяца в зависимости от интенсивности использования и запылённости помещения.

Стеклянные полотна моют обычными средствами для стекла без абразивных частиц; профильную обвязку из алюминия протирают влажной тканью, избегая кислотных и щелочных составов, которые со временем разъедают анодированное или порошковое покрытие профиля. Резиновые уплотнители по периметру полотен раз в полгода стоит проверять на эластичность — задубевшая резина увеличивает трение и создаёт лишнюю нагрузку на синхронизирующий механизм.

Роликовые каретки в современных системах работают на подшипниках закрытого типа и в дополнительной смазке обычно не нуждаются — попытка самостоятельно смазать их силиконовым или другим составом чаще ухудшает ход, притягивая пыль, а не улучшает его. Если ход одной или нескольких створок стал тугим, рывками или со скрипом, правильнее не разбирать механизм самостоятельно, а обратиться за диагностикой: чаще всего причина в перекосе направляющей или ослабшем синхронизирующем ремне, а это исправляется быстрой регулировкой, а не заменой узла.

Отдельно напомним про нижний штифт-ограничитель: он не несёт веса полотна, но его нужно держать чистым от бытового мусора и пыли — забитый паз мешает нижней части створки идти ровно и может стать причиной перекоса даже при исправной верхней каретке.

• Чистить верхнюю направляющую от пыли раз в 1-2 месяца
• Мыть стекло обычными неабразивными средствами
• Не использовать кислотные и щелочные составы на алюминиевом профиле
• Не смазывать каретки самостоятельно — подшипники закрытого типа не требуют этого
• При тугом или неровном ходе обращаться за регулировкой, а не разбирать механизм
